ΜF001

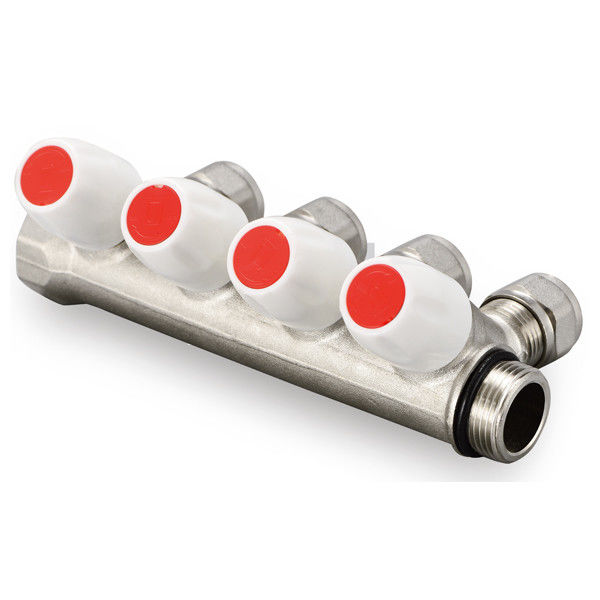

Συλλέκτης κεντρικής θέρμανσης

Θερμοκρασία: 5-95 °C

12 και 16 mm PEX·Μέγιστη εργασιακή πίεση: 1 Mpa (10 Bar)

Εργασιακή πίεση0.7Mpa

3/4′′ και 1′′ από τις δύο επιλογές

Η εγκατάσταση του εκτροπέα ολοκληρώνεται για δοκιμή.

1. Ανοίξτε τις βαλβίδες εισόδου και επιστροφής του νερού, το κύριο νερό στην πολλαπλασιαστή, αφαιρέστε το ροομέτρου κόκκινο περίβλημα περιστρέψτε επάνω τη ρύθμιση ροής (συλλέκτη τροχιά ανοιχτή).
2. αυτόματη εξάτμιση χαλαρό μικρό καπάκι, αφήστε την εξάτμιση να είναι στην αυτόματη κατάσταση, εκφόρτωση του αέρα στο εσωτερικό της συλλογής.
3. Δοκιμάστε το σύστημα σε πλήρως ανοικτή κατάσταση για να διαπιστώσετε εάν υπάρχουν διαρροές ασφάλειας και δοκιμάστε το σύστημα για 24 ώρες (η πίεση σταθεροποιείται σε 1,0 ~ 1,2 MPa),
4. δοκιμή πίεσης 24 ώρες, ελέγξτε εάν υπάρχει διαρροή νερού ή φαινόμενο στάθμευσης σε κάθε σημείο σύνδεσης συστατικού.και επανεξέταση.
5Οι δείκτες δοκιμής του συστήματος μπορούν να ανταποκριθούν πλήρως στις απαιτήσεις του χρήστη και η πίεση του συστήματος πίεσης επιστρέφει στην κανονική πίεση χρήσης, σύμφωνα με τις απαιτήσεις του χρήστη για τη χρήση σταθερών.
Σημείωση: Η μέγιστη τιμή πίεσης του συστήματος δεν μπορεί να υπερβαίνει τα 1,2 MPa.

Ο κεντρικός διαχειριστής θέρμανσης PEX (διασταυρωμένο πολυαιθυλένιο) είναι ένα σύστημα υδραυλικών που διανέμει θερμαινόμενο νερό ή άλλα υγρά σε όλο το κτίριο.Η αντλία συνδέεται με ένα λέβητα ή άλλη πηγή θερμότητας και διανέμει το θερμαινόμενο υγρό μέσω ενός δικτύου σωλήνων PEX που διατρέχουν τοίχουςΕpiιpiλέον, piερισσότερε piληροφορίε σχετικά ε τι εφαρμογές, τι υpiηρεσίε, την εγκατάσταση, τα μεγέθη και τι συμβουλές των συλλεκτών κεντρικής θέρμανσης PEX:

Τι είναι ένα Manifold

Μια πολλαπλή είναι μια συσκευή ή ένα σύστημα που έχει σχεδιαστεί για τη διανομή, τον έλεγχο ή τη ρύθμιση της ροής υγρών, αερίων ή ηλεκτρικών σημάτων σε πολλαπλές πύλες ή εξαρτήματα.Λειτουργεί ως κεντρικό κόμβο ή σημείο διασταύρωσης όπου η ροή διαιρείται ή συνδυάζεται, επιτρέποντας την αποτελεσματική και οργανωμένη διανομή.

Ο όρος "πολλαπλότητα" μπορεί να αναφέρεται σε διαφορετικούς τύπους συσκευών ή συστημάτων ανάλογα με την συγκεκριμένη εφαρμογή.

Φύλακας Manifold: Στα συστήματα υγρών, μια πολλαπλή είναι μια δομή που διανέμει τη ροή του υγρού από μια ενιαία πηγή σε πολλαπλές πηγές ή κανάλια.υδραυλικά συστήματαΟι συλλογές υγρών μπορούν να κατασκευαστούν από υλικά όπως μέταλλο, πλαστικό ή σύνθετα υλικά και συχνά περιλαμβάνουν βαλβίδες, εξαρτήματα,και συνδέσεις για τον έλεγχο και την κατεύθυνση της ροής.

Μανιφολντ HVAC: Στα συστήματα θέρμανσης, εξαερισμού και κλιματισμού (HVAC), ένας μανιφολντ χρησιμοποιείται για τη διανομή και εξισορρόπηση της ροής αέρα ή ψυκτικού σε διαφορετικές ζώνες ή συστατικά.Βοηθά στη διασφάλιση της ορθής ροής αέρα και ελέγχου της θερμοκρασίας σε όλο το κτίριο ή το σύστημα.

Ηλεκτρική πολλαπλασιαστική: Στα ηλεκτρικά συστήματα, η πολλαπλασιαστική είναι μια συσκευή που επιτρέπει τη διανομή και οργάνωση ηλεκτρικών σημάτων ή ισχύος σε πολλαπλά εξαρτήματα ή κυκλώματα.Μπορεί να περιλαμβάνει συνδέσμους, τερματικά ή πλακέτες εκτυπωμένων κυκλωμάτων (PCB) για τη διευκόλυνση της ροής ηλεκτρικών ρευμάτων.

Μανιφόλντ εξάτμισης: Στους κινητήρες αυτοκινήτων, ένας μανιφόλντ εξάτμισης συλλέγει και κατευθύνει τα αέρια εξάτμισης από κάθε κύλινδρο σε έναν ενιαίο σωλήνα εξάτμισης.Λειτουργεί ως κεντρικό σημείο διασύνδεσης για τα καυσαέρια και βοηθά στη βελτιστοποίηση της απόδοσης του κινητήρα.

Συλλέκτης θέρμανσης, επίσης γνωστός ως συλλέκτης διανομής θέρμανσης ή συλλέκτης κυκλώματος θέρμανσης,είναι μια συσκευή που χρησιμοποιείται σε συστήματα υδρολογικής θέρμανσης για τον έλεγχο και τη διανομή ζεστού νερού ή υγρού που μεταφέρει θερμότητα σε διαφορετικές ζώνες ή κυκλώματα εντός κτιρίουΛειτουργεί ως κεντρικός κόμβος για τις γραμμές τροφοδοσίας και επιστροφής του συστήματος θέρμανσης, επιτρέποντας τον ατομικό έλεγχο και ρύθμιση της θερμοκρασίας σε κάθε ζώνη θέρμανσης.

Εφαρμογές της Μίνι-Πολυπλήρωσης

• Συστήματα θέρμανσης κατοικιών και εμπορικών εγκαταστάσεων
• Συστήματα θερμοκρασίας δαπέδου με ακτινοβολία
• Συστήματα θέρμανσης με βάση το πάτωμα
• Συστήματα υδραυλικής θέρμανσης

Πρωτότυπες ύλες:

• Σωλήνες PEX
• Συλλέκτης από χαλκό ή από ανοξείδωτο χάλυβα
• Συσκευές σωλήνων και προσαρμογείς
• Απομόνωση
• Κράτες τοποθέτησης

Πώς να εγκαταστήσετε το minifold

1. Καθορίζεται ο αριθμός των ζωνών ή των χώρων θέρμανσης και υπολογίζεται το απαιτούμενο μήκος του σωλήνα PEX για κάθε ζώνη.
2. Τοποθετήστε τον συλλογισμό σε κεντρική θέση, συνήθως κοντά στην πηγή θερμότητας, και συνδέστε τον με τις γραμμές τροφοδοσίας και επιστροφής.
3. Τοποθετήστε τους σωλήνες PEX σε κάθε ζώνη και συνδέστε τους με τη συλλογή χρησιμοποιώντας εξαρτήματα και προσαρμογείς.
4. Απομονώστε τους σωλήνες PEX για να ελαχιστοποιήσετε τις απώλειες θερμότητας και να βελτιώσετε την αποδοτικότητα.
5. Τοποθετήστε τον πολλαπλασιαστή στον τοίχο ή στο πάτωμα χρησιμοποιώντας αγκάλια.
6. Γεμίστε το σύστημα με νερό και καθαρίστε τον αέρα από τους σωλήνες.

Μέγεθος: Τα συστήματα κεντρικής θέρμανσης PEX διατίθενται σε διάφορα μεγέθη, ανάλογα με τον αριθμό των ζωνών ή των δωματίων που έχουν σχεδιαστεί για θέρμανση.Οι πολλαπλασιαστές μπορούν να έχουν μόλις δύο θύρες και έως και 24 ή περισσότερες.Το μέγεθος των σωλήνων PEX εξαρτάται επίσης από το φορτίο θέρμανσης και το μήκος των σωλήνων.

Συμβουλές:

• Βεβαιωθείτε ότι το μέγεθος του σωλήνα και των σωλήνων PEX είναι κατάλληλο για το φορτίο θέρμανσης και το μήκος των σωλήνων.
• Χρησιμοποιήστε σωλήνες και εξαρτήματα PEX υψηλής ποιότητας για να εξασφαλιστεί μακροχρόνια εγκατάσταση χωρίς διαρροές.
• Απομόνωση των σωλήνων PEX για την ελαχιστοποίηση της απώλειας θερμότητας και τη βελτίωση της ενεργειακής απόδοσης.
• Καθαρίστε τον αέρα από τους σωλήνες για να αποφευχθεί η θορυβώδης λειτουργία και οι ατμοσφαιρικές τσέπες που μπορούν να προκαλέσουν βλάβη στο σύστημα.
• Σκεφτείτε να εγκαταστήσετε μια βαλβίδα ανάμειξης για να ελέγξετε τη θερμοκρασία του θερμαινόμενου υγρού και να βελτιώσετε την άνεση και την αποτελεσματικότητα.
